提升后备保护 GSH200型速度传感器皮带停止减速监控

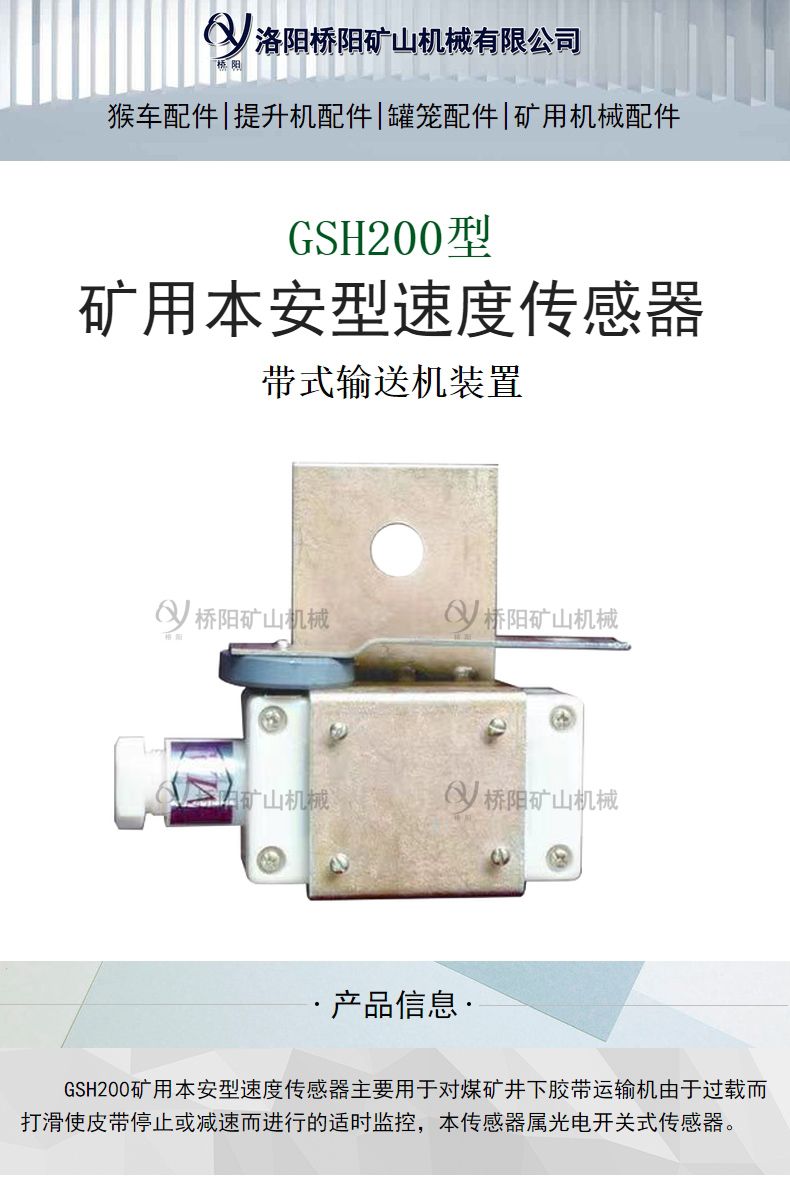

GSH200矿用本安型速度传感器主要用于对煤矿井下胶带运输机由于过载而打滑使皮带停止或减速而进行的适时监控，本传感器属光电开关式传感器

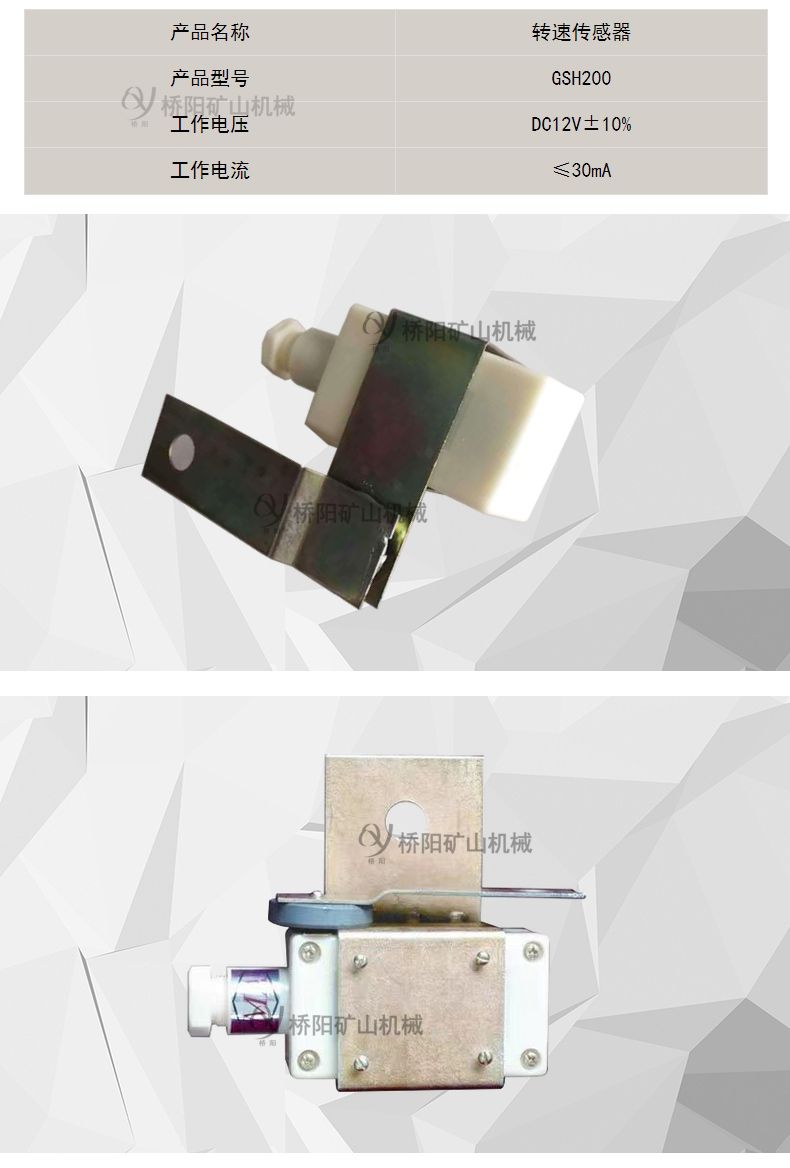

GSH200矿用本安型速度传感器主要性能技术参数:

1工作电压：DC12V±10％

2工作电流：≤ 30mA

3测速范围：0.5～4 m/s

4动作值：υ≤75%Ve或υ≥110%Ve

5本安参数: Ui: DC12.1V  Ii: 30mA  Li：0.4mH   Ci：0.3nF

6动作性能：

a传感器设置完额定速度Ve后，当被测皮带速度低于75%Ve时, 传感器输出低电平信号应＜3V DC。

b当被测皮带速度高于110%Ve时, 传感器输出高电平信号应>9VDC。

c当被测皮带速度为额定速度Ve时输出的模拟振荡信号（1Hz）信号。

7电缆连接长度: 1000M

8外形尺寸：365mm×200mm×249mm

9．重量：15kg

GSH200矿用本安型速度传感器结构以及功能介绍:

结构：该传感器由测速轮、传动机构、电控盒以、机座及支撑弹簧等组成。测速轮采用HT250灰铁铸造，电控盒内有信号转换电路板、光电开关以及当光盘等组成。

GSH200矿用本安型速度传感器工作原理：

通过测速轮将皮带的线速度转换成角速度，再通过光电开关将角速度转换成脉冲信号送给CPU，CPU将送来的速度脉冲信号和额定速度进行比较判断，如正常则输出输出1Hz的模拟振荡信号，当被测皮带速度低于70%Ve或高于110%Ve时传感器输出低电平信号使保护装置主机动作保护。

GSH200矿用本安型速度传感器结构以及功能介绍:

1．结构：该传感器由测速轮、传动机构、电控盒以、机座及支撑弹簧等组成。测速轮采用HT250灰铁铸造，电控盒内有信号转换电路板、光电开关以及当光盘等组成。如图（一）所示。

2．功能：传感器设置完额定速度Ve后，当运输带由于过载而打滑使皮带停止或减速时，当被测皮带速度为额定速度Ve时输出的模拟振荡信号（1Hz）信号，当被测皮带速度低于70%Ve或高于110Ve时传感器输出信号低电平信号，保护器（主机）动作保护，同时发出保护报警声。

GSH200矿用本安型速度传感器工作原理：

通过测速轮将皮带的线速度转换成角速度，再通过光电开关将角速度转换成脉冲信号送给CPU，CPU将送来的速度脉冲信号和额定速度进行比较判断，如正常则输出输出1Hz的模拟振荡信号，当被测皮带速度低于70%Ve或高于110%Ve时传感器输出低电平信号使保护装置主机动作保护。
